製造過程
1.管體製作
喇叭管、1號管、2號管、吹口管等焊接、加工,音孔抽孔 本體確認後,移至下一工程

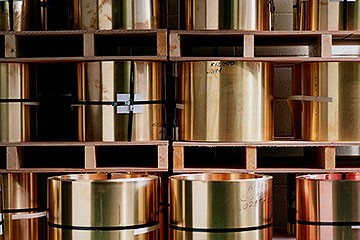

1. 材料
配合不同型號及音色特性,材料分為黃銅Brass/磷銅Bronze/純銀Silver三種,裁切成約30公尺的筒狀存放。
![phone](/uploads/editor/files/process01-1.jpg)

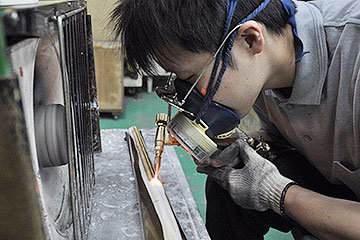

2. 2號管焊接
緊密對齊接縫,用約1000度高溫焊接使其密合。
![phone](/uploads/editor/files/process01-2.jpg)

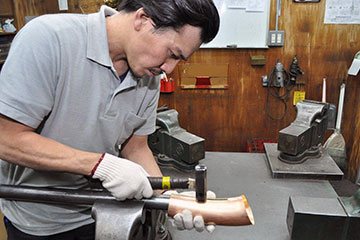

3.錘打
焊接處以錘子錘打,使其平整、確實密合
![phone](/uploads/editor/files/process01-3.jpg)

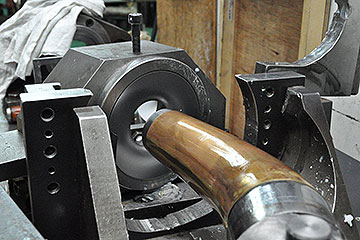

4.管體成型
在模具上放置管體,推入成型模內。如此一來可使管體的錐度貼合,洞口擴大,管體成型。
![phone](/uploads/editor/files/process01-4.jpg)

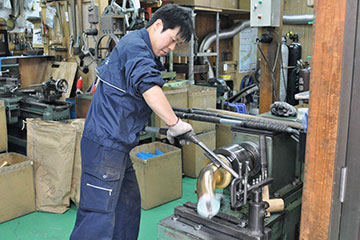

5.手工整型
分別使用數種類的工具,加壓於滾動中的管體,將機械未能成型的部份加工完成。
![phone](/uploads/editor/files/process01-5.jpg)

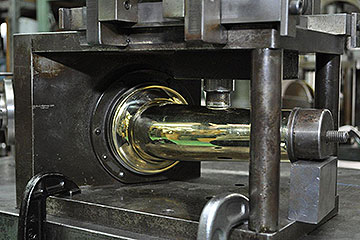

6.開音孔
將已成型的管體放入模具內沖孔。
![phone](/uploads/editor/files/process01-6.jpg)

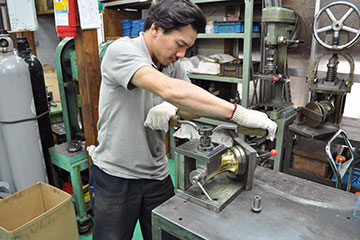

7.抽音孔
轉動手柄將管體上的圓孔向上抽,音孔成型。
![phone](/uploads/editor/files/process01-7.jpg)

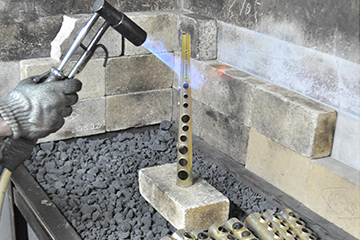

8.熱處理
熱處理抽孔完成之管體,使金屬組織均一化。
![phone](/uploads/editor/files/process01-8.jpg)
2.沖壓工程
沖壓機沖壓出部件,然後切削加工、焊接。 比較複雜的部件,從開始到完成約經10道工序

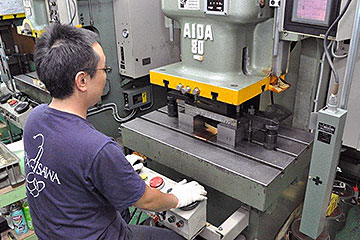

1.沖壓加工
薩克斯風的按鍵及本體部份零件,以沖壓成型。沖壓出來的部件,光是以厚度來分類就有10種以上。
![phone](/uploads/editor/files/process02-1.jpg)

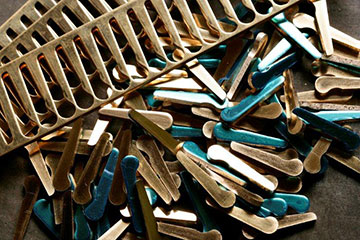

2.部件沖壓
透過沖壓製成的部件,再進行鑽孔、彎折等後續工程。
![phone](/uploads/editor/files/process02-2.jpg)

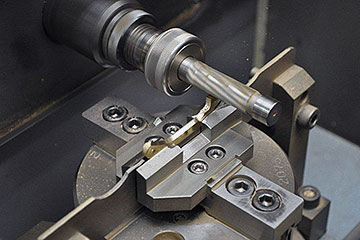

3.部件加工
沖壓加工後的各種部件,以多種多樣的刀具機器進行削磨切割等多重工序。
![phone](/uploads/editor/files/process02-3.jpg)

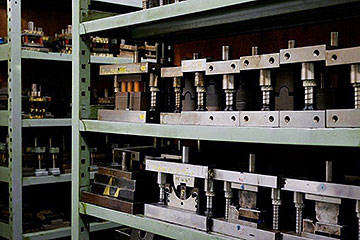

4.沖壓模具
為了各個部件所製作的沖壓模具。
完成一個部件可能需要數種模具,所以在薩克斯風製作過程會用到2000種以上的模具。
完成一個部件可能需要數種模具,所以在薩克斯風製作過程會用到2000種以上的模具。
![phone](/uploads/editor/files/process02-4.jpg)

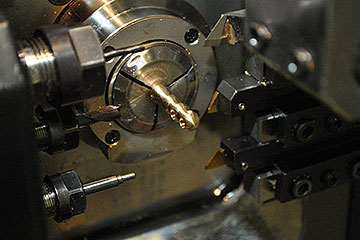

5.鍵柱製作
使用NC旋盤(控制數值的旋盤),能將不同尺寸和加工的鍵柱以公厘為單位精密加工。
![phone](/uploads/editor/files/process02-5.jpg)

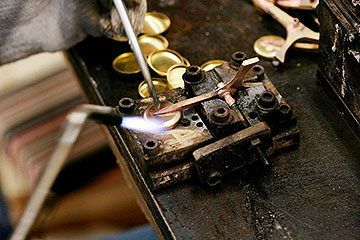

6.焊接
包含音孔蓋在內約120種以上的部件,使用銀焊焊至銅條上。
![phone](/uploads/editor/files/process02-6.jpg)

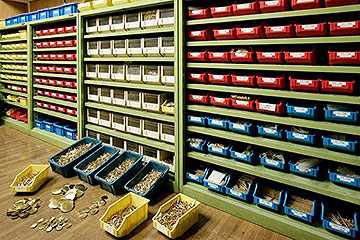

7.部件儲存
約400種部件加工完成後,儲存在資材場。
![phone](/uploads/editor/files/process02-7.jpg)
3.上鍵柱・按鍵試合
在樂器管體上焊上鍵柱,試合按鍵。
為了最終組裝工程能順利進行,按鍵試合是很重要的作業。
1.上鍵柱
以約400度高溫錫焊鍵柱至管身上。
![phone](/uploads/editor/files/process03-1.jpg)

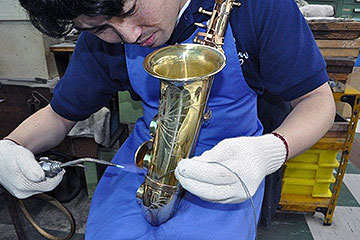

2.按鍵試合(1)
將1號管與喇叭管結合,到此階段已能看到薩克斯風的原型。
![phone](/uploads/editor/files/process03-2.jpg)

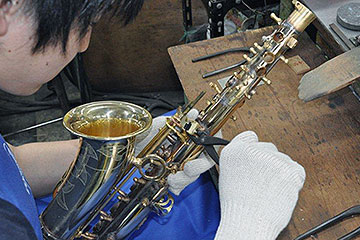

3.按鍵試合(2)
在組裝工程時,為了提升組裝閉合的精準度,先進行按鍵試合。同時也再次確認是否有銀焊時造成的污損或不夠完美的按鍵。
![phone](/uploads/editor/files/process03-3.jpg)

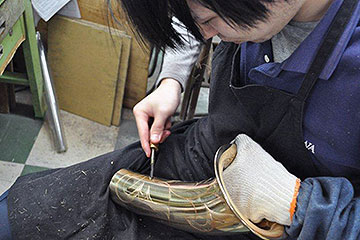

4.雕刻
藉由資深職人仔細謹慎的手工,呈現高雅雕刻。
![phone](/uploads/editor/files/process03-4.jpg)
4.表面處理(拋光、塗裝)
焊上鍵柱後,將泡入藥水中已去除多餘的焊料的管體與按鍵組合,然後以磨砂紙局部研磨後進行噴漆作業。

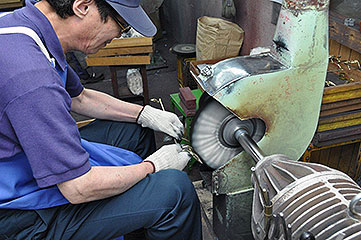

1.按鍵拋光
所有的按鍵和管體在進行表面塗裝前,都會先進行拋光作業。
![phone](/uploads/editor/files/process04-1.jpg)

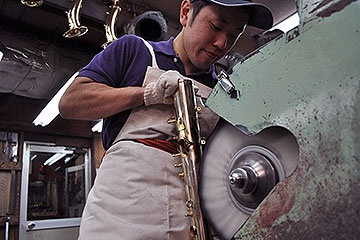

2.管體拋光
表面塗上研磨劑,分段式輕柔的進行拋光研磨
![phone](/uploads/editor/files/process04-2.jpg)

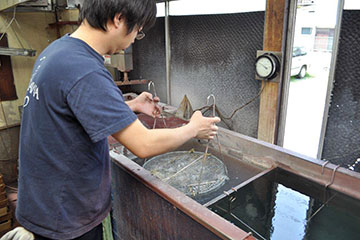

3.超音波洗淨
在表面塗裝前先以超音波洗淨,洗去油脂及殘留的研磨劑。
![phone](/uploads/editor/files/process04-3.jpg)

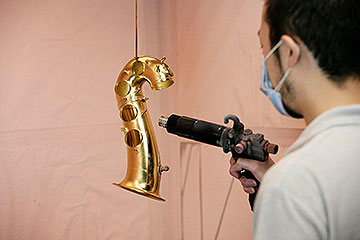

4.噴漆
噴漆後放入烤箱內烘乾。
![phone](/uploads/editor/files/process04-4.jpg)
5.組裝與檢查
到這個步驟,樂器管體和按鍵都已經上漆完成。再將皮墊、軟木、羊毛氈貼合後,就可以開始組裝。同時要特別小心注意不能刮傷表面。

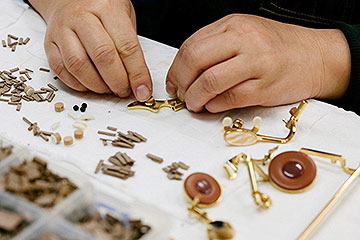

1.軟木・皮墊貼合
在完成塗裝的按鍵黏上皮墊及軟木。以熔點區分,會用到三種類的皮墊黏著劑。軟木使用壓縮軟木,能使組裝完成後整體平衡的偏差減少。
![phone](/uploads/editor/files/process05-1.jpg)

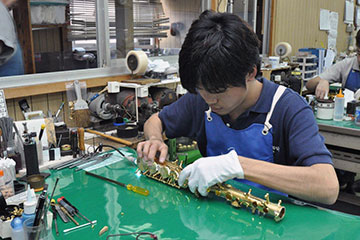

2.組裝(1)
為了避免刮傷樂器,在表面貼上保護膠帶後進行組裝。首先從右手的按鍵開始,再到左手按鍵、側鍵依序進行。
![phone](/uploads/editor/files/process05-2.jpg)

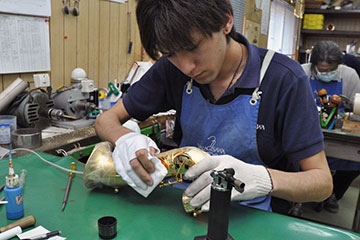

3.組裝(2)
調整皮墊,以燈管確認按鍵密合度。
![phone](/uploads/editor/files/process05-3.jpg)

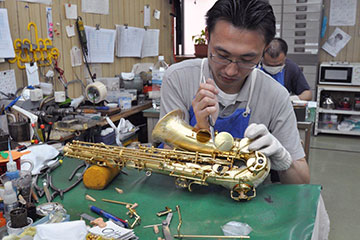

4.組裝(3)
安裝喇叭管,最後組裝左手小指的最低音按鍵,調整後完成。
![phone](/uploads/editor/files/process05-4.jpg)

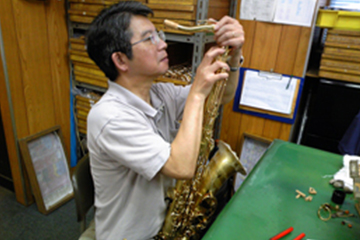

5.檢查
全體組裝完成後作最終檢查。調整按鍵的平衡和鋼針,然後試合吹口管後完成。
![phone](/uploads/editor/files/process05-5.jpg)
6.擦拭・包裝・運輸

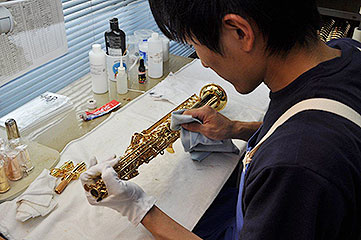

1.擦拭
檢查後拆下保護膠帶,擦拭表面指紋及髒污。
同時檢查是否有表面刮傷。
同時檢查是否有表面刮傷。
![phone](/uploads/editor/files/process06-1.jpg)

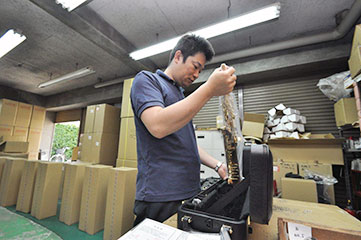

2.包裝(1)
將擦拭完成的樂器小心的放入樂器箱。
![phone](/uploads/editor/files/process06-2.jpg)

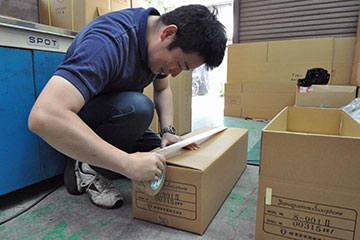

3.包裝(2)
然後一把一把仔細的放入紮實的紙箱中包裝。
![phone](/uploads/editor/files/process06-3.jpg)

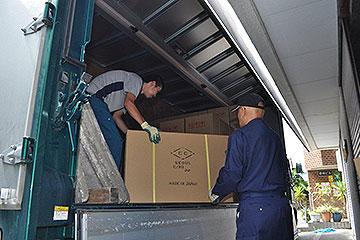

4.運輸
由貨車運送至日本國內的經銷店和港口。柳澤樂器除了在日本國內眅售,也出口至其他20多個國家。
![phone](/uploads/editor/files/process06-4.jpg)
7.吹嘴
![phone](/uploads/editor/files/process07-1.jpg)

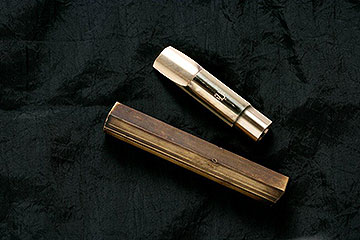

左邊是製作金屬吹嘴的材料。
右邊是製作中的吹嘴。
右邊是製作中的吹嘴。
![phone](/uploads/editor/files/process07-2.jpg)

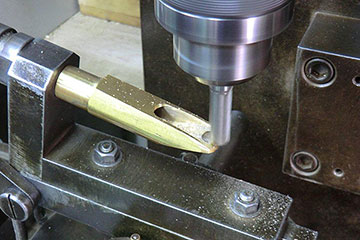

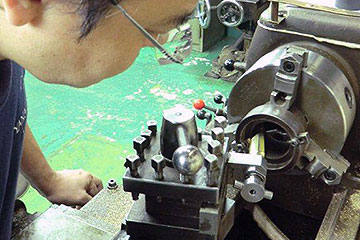

導流板預先加工 (在其他步驟中會以銼刀和砂紙等來進行手工打磨)
![phone](/uploads/editor/files/process07-3.jpg)

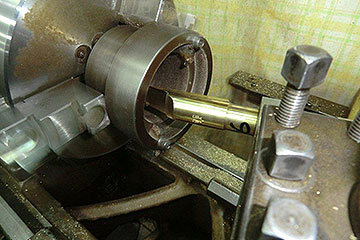

在吹嘴上磨出溝槽
以用來貼硬橡膠牙墊片。
以用來貼硬橡膠牙墊片。
![phone](/uploads/editor/files/process07-4.jpg)
放大照片。
![phone](/uploads/editor/files/process07-5.jpg)

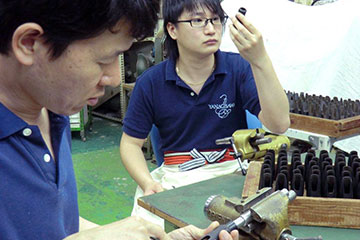

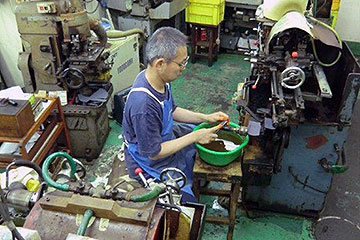

製作硬橡膠吹嘴的機械工程,以機械加工外形,再以耐水砂紙研磨表面。
![phone](/uploads/editor/files/process07-6.jpg)

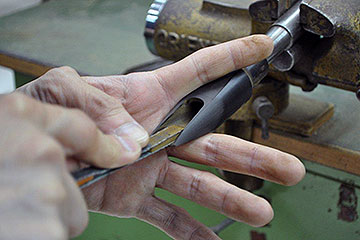

使用銼刀修磨導流板等部位,再以砂紙整磨。外型再度研磨,竹片台面和導流板最後修整,吹嘴完成。
![phone](/uploads/editor/files/process07-7.jpg)
放大照片。
在此介紹的只是工廠作業的一部份,其他還有各式各樣的工程。
柳澤樂器從製作到完成,約經過100個人的手。
薩克斯風是相當精密的樂器。
管體輕薄,約0.7~0.8mm,不只是直接撞擊,就算是碰倒了樂器箱內的樂器,也有可能造成管身變形。又或者是放在軟袋、包裝箱內也有可能在沒注意到的狀況下撞傷。
使用後的清潔對於皮墊等耗材的維護是很重要的。
我們建議3~4個月進行定期保養及氣密調整,以維持樂器演奏的最佳狀態。
澤對於每一把樂器傾盡全心力,
如果您也一樣全心珍惜您的樂器,相信它會全力應援您的演奏。
